一：線切割機床的加工原理

數控電火花線切割加工簡稱“線切割”，它是利用移動的金屬絲作工具電極，并在金屬絲和工件間通以脈沖電流，利用脈沖放電的腐蝕作用對工件進行切割加工的。由于它利用的是絲電極，因此，只能作輪廓切割加工。

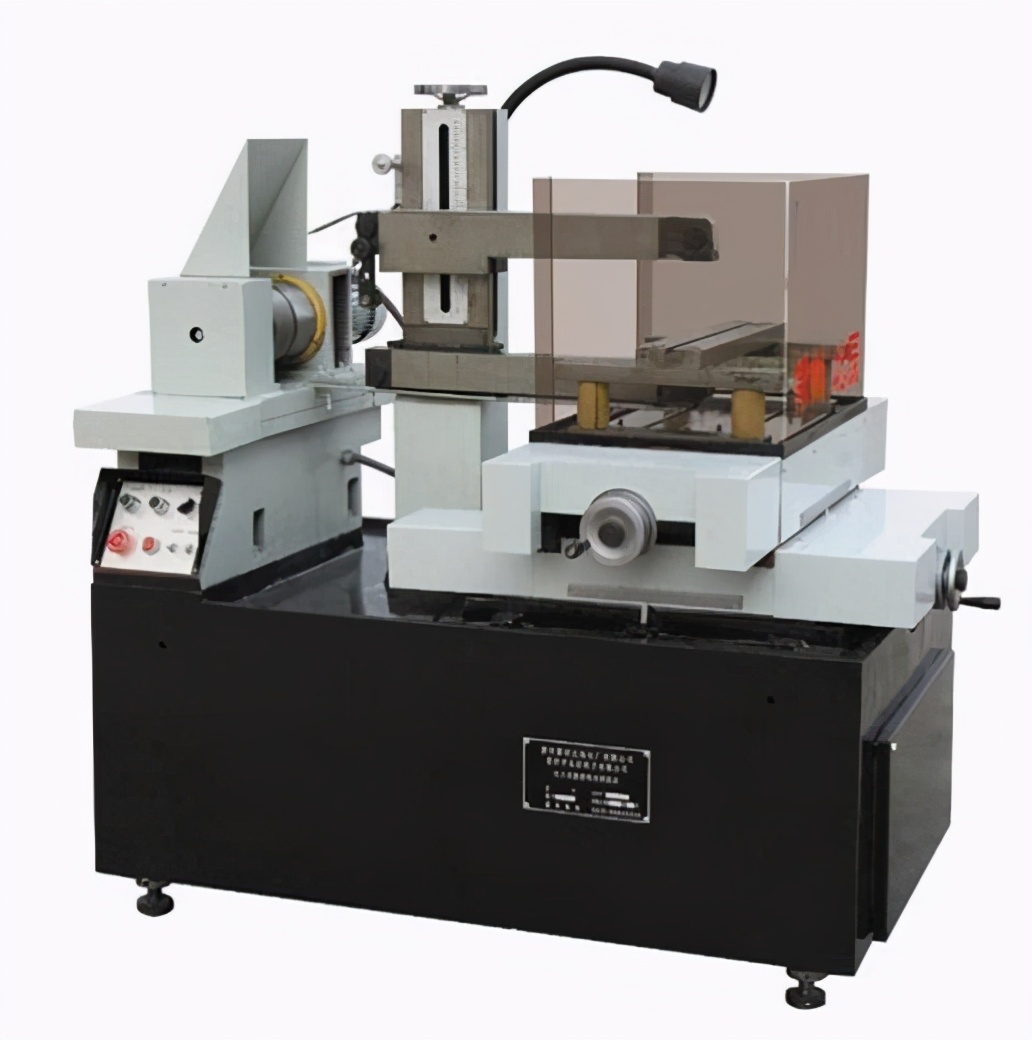

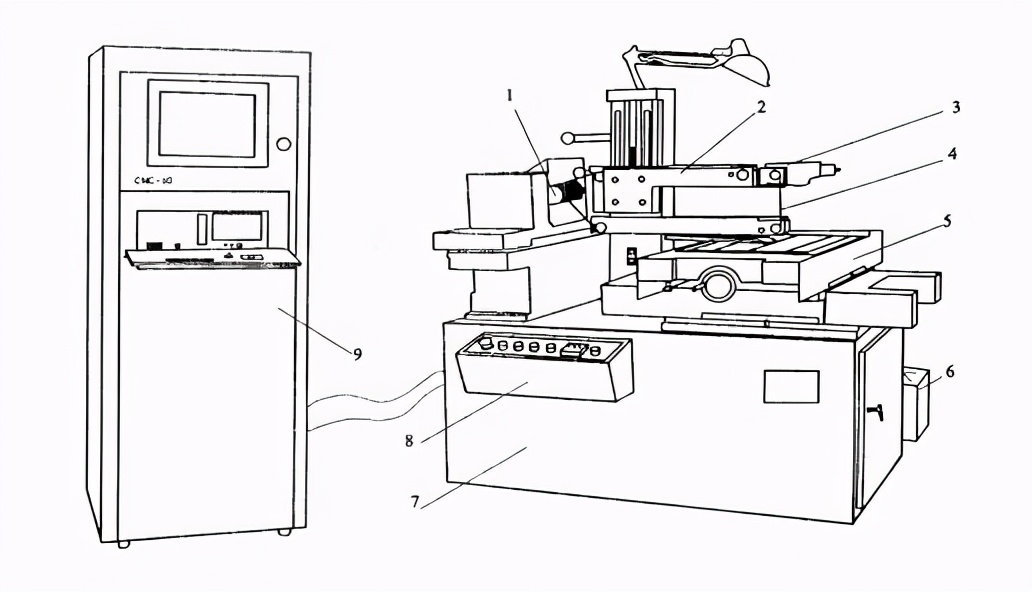

線切割機床外觀圖

1—動絲筒； 2—線架； 3—錐度裝置； 4—電極絲； 5—工作臺；6—工作液箱； 7—床身；8—操縱盒； 9—控制柜

二：線切割機床



三：電極絲



四：快、慢速走絲數控線切割機床的加工特點比較



五：一般電極絲的直徑

1、鉬絲直徑：0.08～0.3 mm；

2、鎢絲直徑：0.03～0.1 mm；

3、黃銅絲直徑：0.1～0.3 mm；

4、包芯絲直徑：0.1～0.3 mm；

5、常用直徑：0.16mm，0.18mm。

六：出線割圖步驟

1、UG出線割圖：

a.在建模界面做線割部分。

b.在制圖界面作圖。

2、CAD出線割圖：

a. 在UG制圖界面作圖。

b. 導出DWG文檔轉換為CAD識別的圖檔。

c. 在Auto CAD中按規定顏色標示出線割部位，以及線割起始平面，火花位。
